高質量測繪神器讓你的立面測量效率提升10倍
項目背景
建筑物立面測量是老房改造工程中的重要工作，傳統測量方式利用皮尺、測距儀等工具對建筑物進行尺寸量取、人工繪制草圖，作業效率低、且復雜建筑物細部輪廓繪制難度大。
三維激光掃描測量技術能對建筑物進行無接觸、快速、高精度掃描，克服了傳統建筑立面測量的局限性，作業效率大大提升。
測區概況
2021年8月，在安徽某街道外立面改造測量項目中，海達數云利用激光掃描儀進行建筑物立面測制，快速、準確地為相關設計單位提供基礎立面圖。
要求現場進行點云數據采集，后期繪制測繪圖紙，提供的點云整體拼接精度小于5cm。
設備介紹
本次項目我們采用HD TLS360迷你便攜三維激光掃描儀，輕松完成測量工作，效率高。
設備優勢：
輕便小巧，整機輕松易攜帶；
無需精確調平，放穩即可測量；
一鍵操作，3分鐘可完成采集；
價格親民，應用場景無限想象。
拎起就走，小姐姐也能輕松干測繪
解決方案

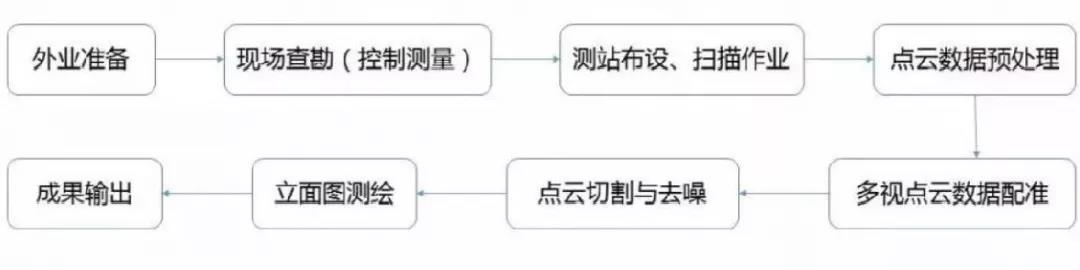

（一）技術路徑

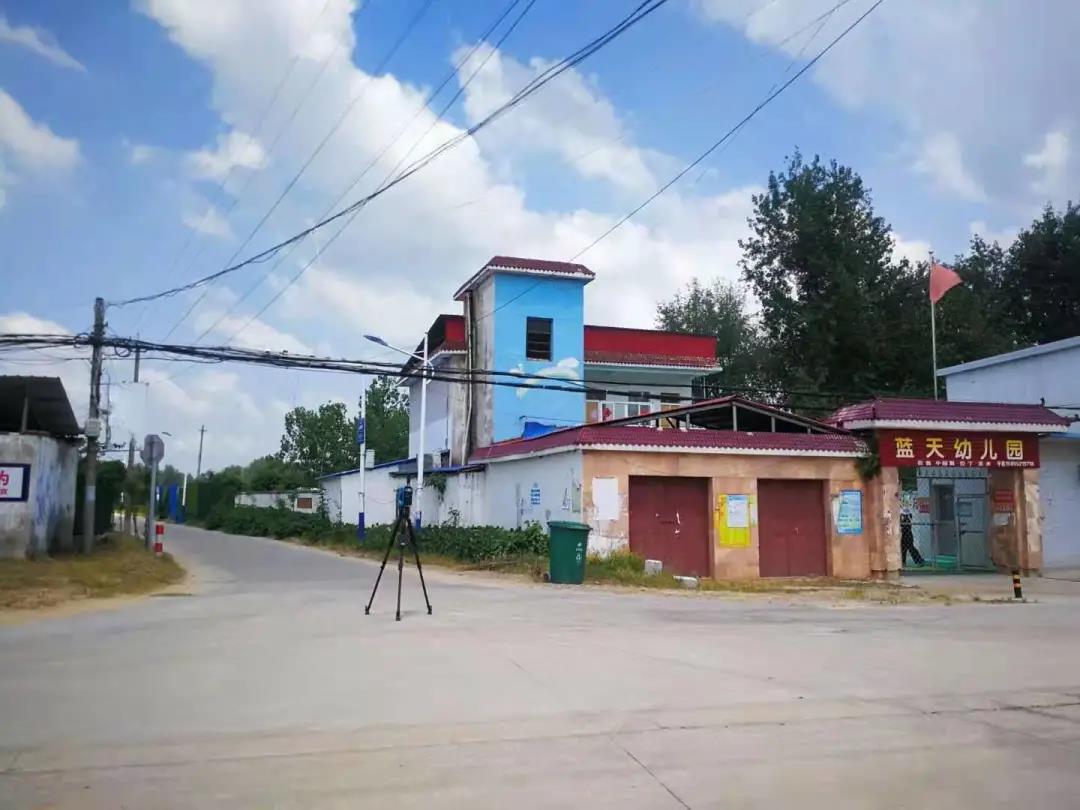

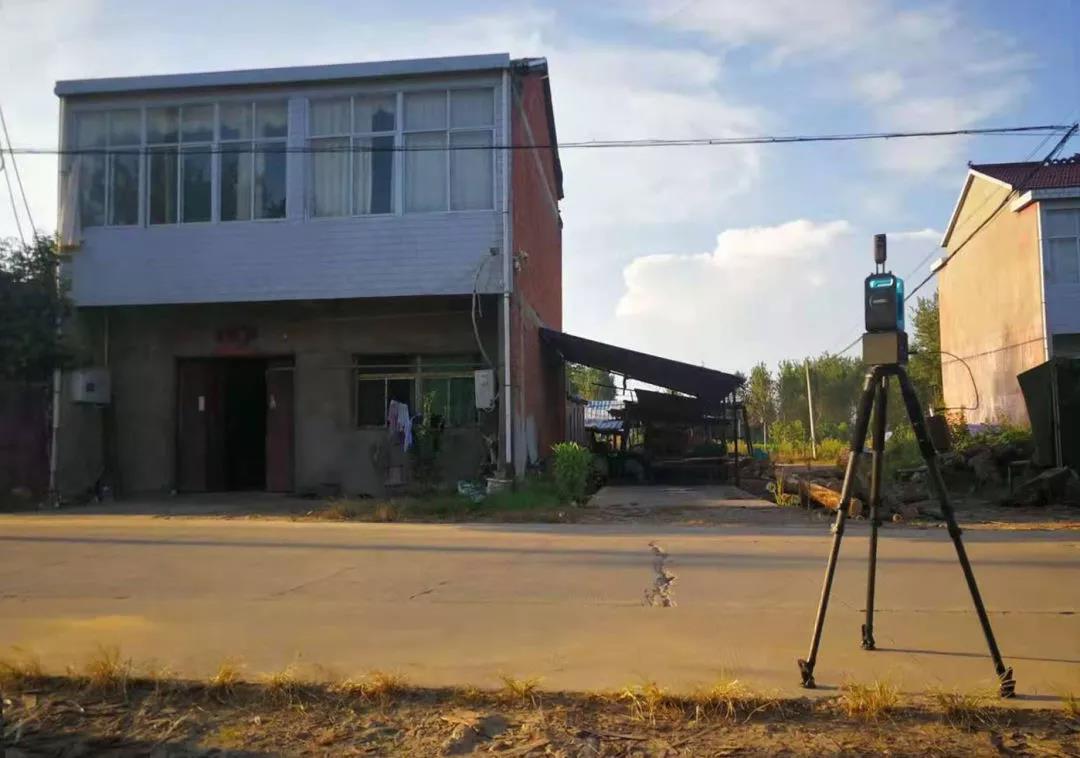

（二）數據采集
由于測區較大且樹木較多，需分多站進行掃描：
1.以盡量少的測站覆蓋整個測區，選取50m以上測距，并保留30%重合區域，方便數據拼接。
2.將測站設在較高位置正對樓房掃描，以獲取較多目標點，同時避免產生盲區。

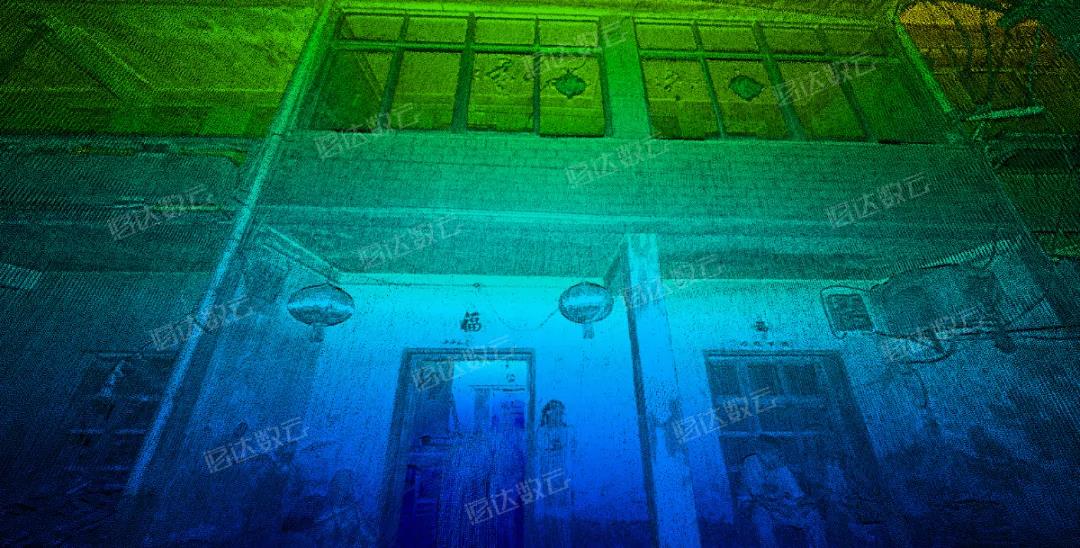

多站拼接點云
成果展示
利用點云數據繪制立面圖：

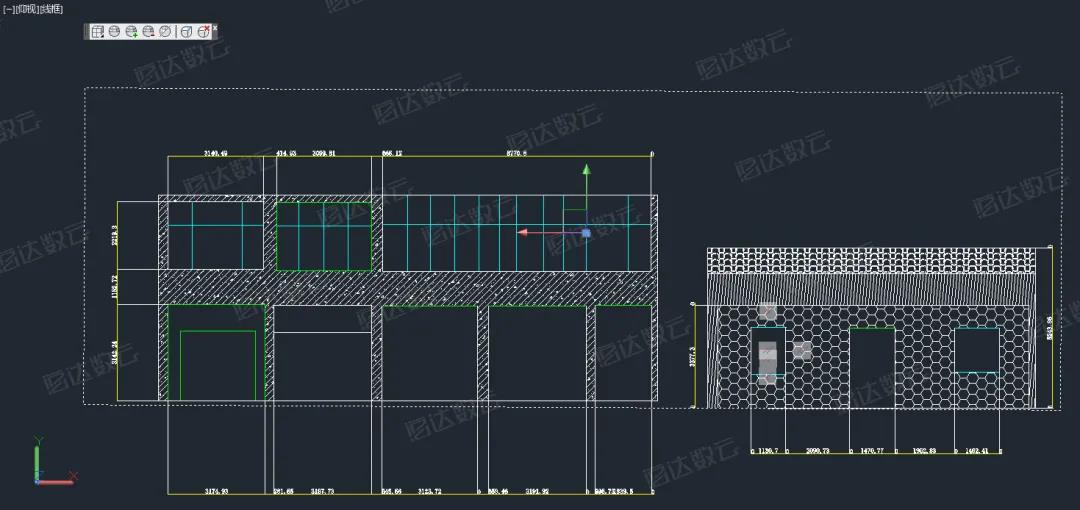

繪制過程展示
繪制成果展示
項目總結

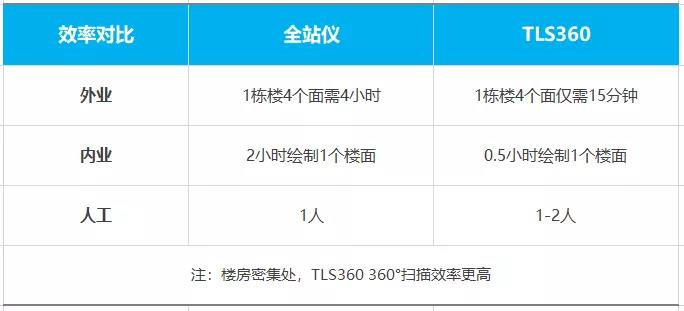

建筑物立面測量作業中，TLS360相比傳統全站儀，優勢明顯：
可以無接觸、全天候測量，夜間掃描效果更佳；
能獲取觀測目標高密度海量數據，采樣速率高，對物體的細部描述細致；
實踐證明，相比全站儀，TLS360的綜合效率可提升10倍以上。
